Устройство для откачки воды из трюма - обязательное для установки на каждую лодку. Сейчас эту функцию выполняют электрические трюмные насосы. Однако трюмные насосы могут изнашиваться. Замена старого насоса на насос со встроенным автоматическим выключателем упрощает установку, устраняя необходимость в монтаже и подключении отдельного автоматического выключателя - поплавка.

Ряд моделей оснащены встроенными выключателями, которые определяют высокий уровень воды в трюме и автоматически начинают откачку. Автоматические трюмные насосы различных размеров и производительности, измеряемой в галлонах в час, предлагают такие производители, как Attwood Marine, Johnson Pumps, Rule Industries и другие. Мы используем следующие модели помп:

Производитель Attwood Marine:

Все производители катеров. Автоматическая помпа. Новая замена для Sahara 500 и Sahara 750 (старые модели сняли с производства, их еще конечно можно найти, но придется сильно переплатить). Диаметр шланга 3/4 дюйма

Общие характеристики помпы Sahara MK2

Инструкция по установке трюмной помпы Sahara MK2

Защита от завоздушивания отливного шланга

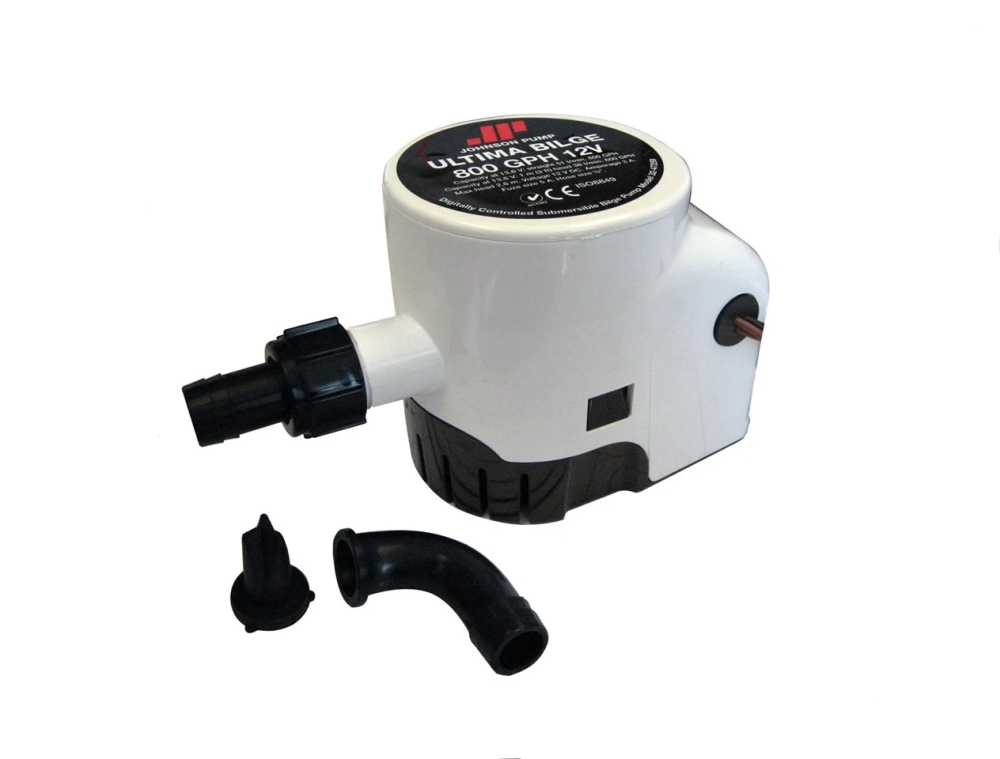

Производитель Johnson Pump:

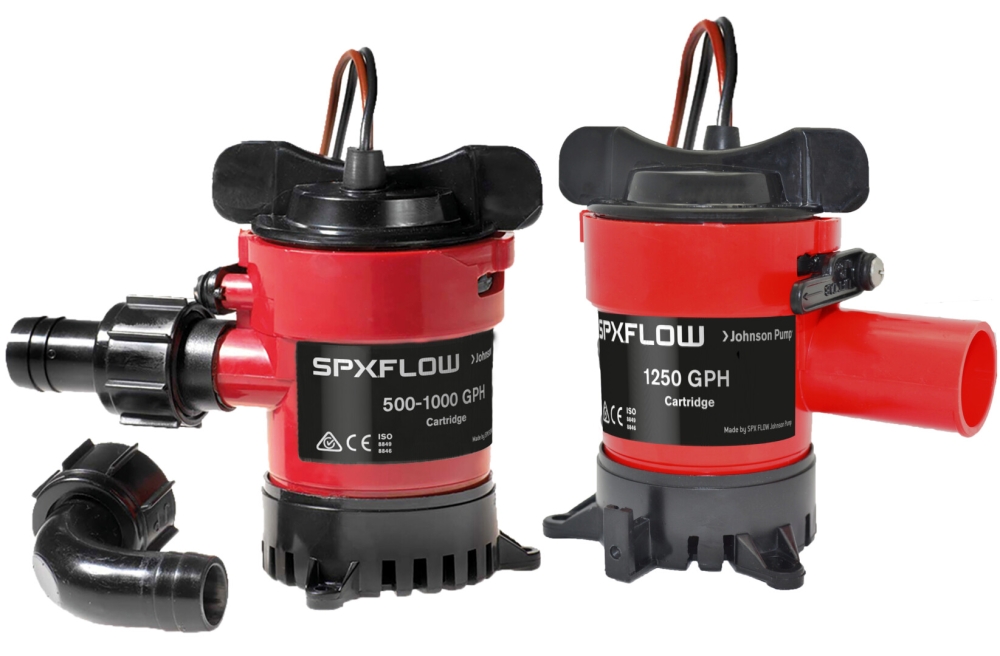

Старые модели катеров, все производители катеров. Универсальные помпы. Производительность 500 галл/час, 1000 галл/час, 1250 галл/час. Диаметр шланга 3/4 дюйма и 1 дюйм

Основные характеристики трюмных помп Johnson

Для Mastercraft Boats. Производительность 800 галл/час. Диаметр шланга 3/4 дюйма

Производитель Rule Mate:

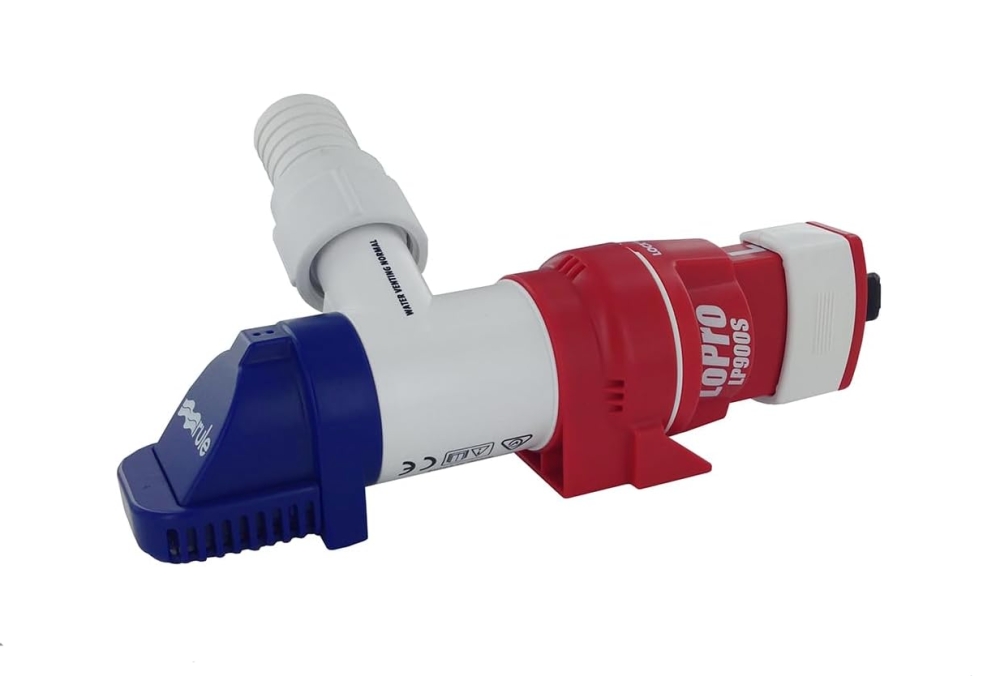

Трюмные помпы для Centurion Boats, Tige Boats. ATX Boats. Производительность 900 галл/час. Низкопрофильные - диаметр шланга 1 1/8 дюйма. Удобный монтаж. Может быть расположена в любом положении. Патрубок шланга помпы перемещается на 180 градусов

Основные характеристики низкопрофильных трюмных помп Rule Mate

Обычные автоматические. Устанавливались штатно на Centurion Boats и Nautique Boats. Supreme Boats, Malibu Boats. Производительность 500 галл/час. Диаметр шланга - 3/4 дюйма

Основные характеристики трюмных помп Rule Mate

Обычные автоматические. Устанавливаются штатно на Tige Boats, Moomba Boats, Supra Boats, Nautique Boats (замена Sahara 500 и Sahara 750). Производительность 800 - 1100 галл/час. Диаметр шланга 3/4 - 1 1/8 дюйма

Основные характеристики трюмных помп Rule Mate нового поколения

Производитель Whale:

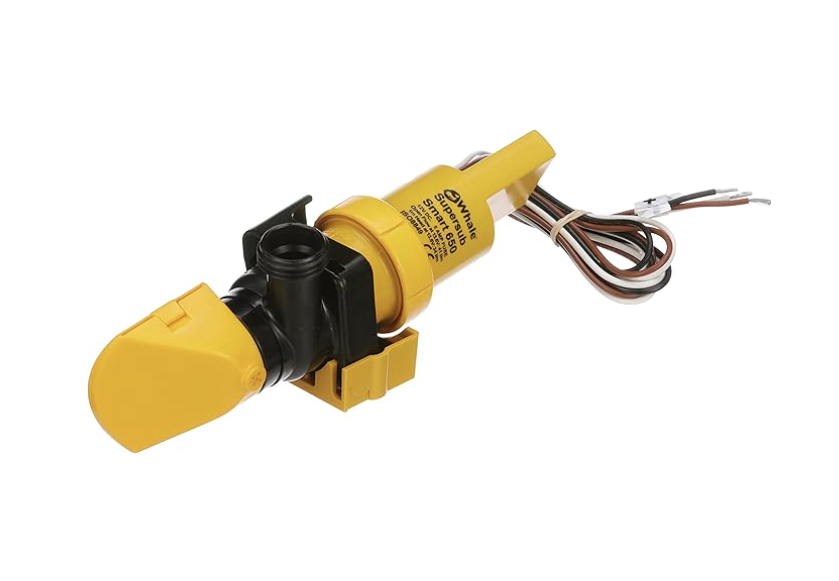

Для катеров Mastercraft Boats, Malibu Boats. Производительность 650 галл/час. Диаметр шланга 3/4 дюйма

Основные характеристики трюмных помп Whale

Преимущества низкопрофильных трюмных помп

Для катеров Malibu Boats и Axis Boats. Производительность 1100 галл/час. Диаметр шланга 1 дюйм

Выберите насос той же или большей производительности, что и оригинальный насос.

Подобрать помпу нужной производительности согласно длине корпуса:

19 футов и меньше - 1000 галл/час

от 19 до 25 футов - 2500 галл/час

от 25 до 32 футов - 4000 галл/час

от 32 до 36 футов - 6000 галл/час

от 36 до 45 футов - 8500 галл/час

Также нужно учитывать, что помпы большей производительности обычно имеют шланги большего сечения и для их установки возможно потребуется замена отливного шланга и отливной горловины.

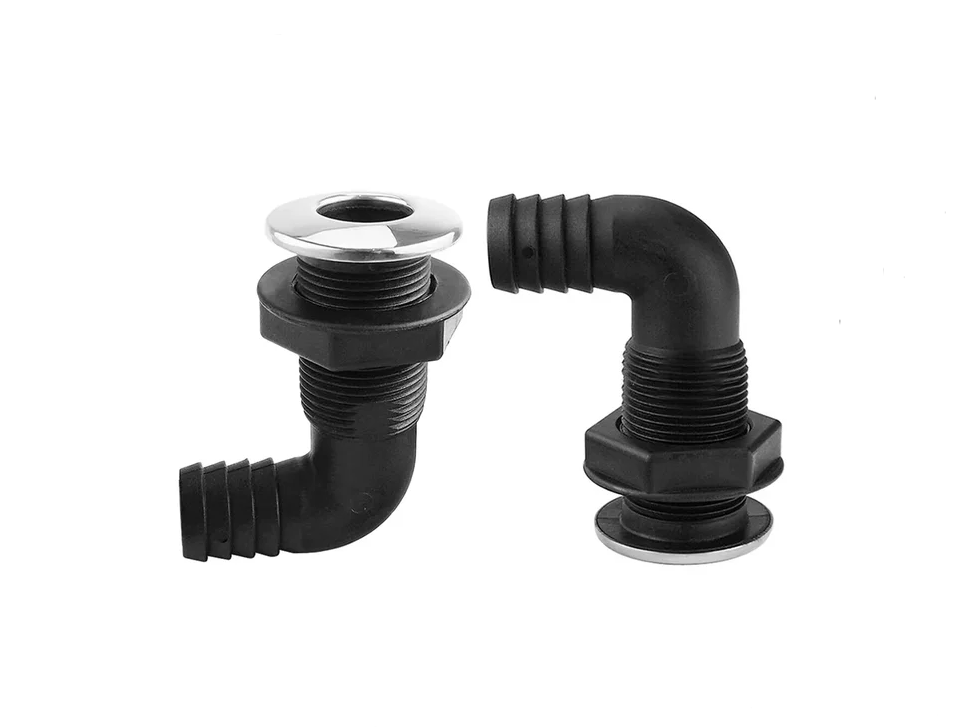

Предполагается, что на судне уже есть отливной шланг, ведущий к отливной горловине, расположенной как минимум на 8 дюймов (20 сантиметров) выше ватерлинии при крене.

Ваша система откачки трюмной воды должна иметь отдельный выключатель. Если на вашей лодке его нет, можно приобрести автономные выключатели у тех же производителей, которые предлагают автоматические трюмные насосы.

На большинстве лодок трюмная помпа по умолчанию работает в автоматическом режиме и кнопка принудительного включения выведена на панель приборов, но мы рассматриваем общий случай, когда кнопка не установлена.

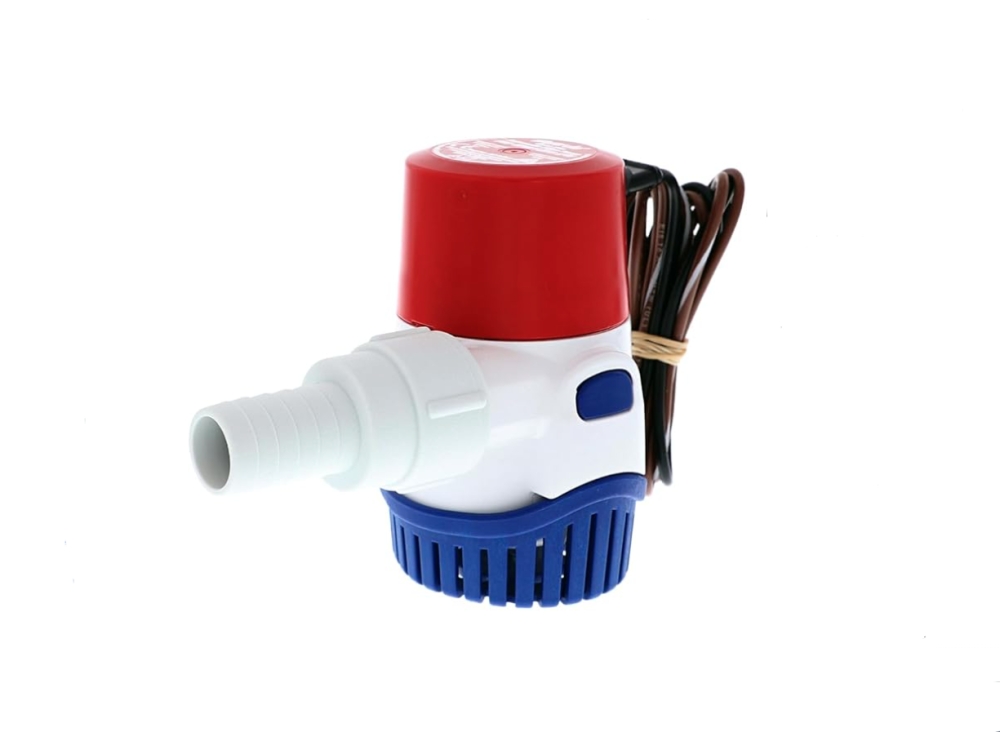

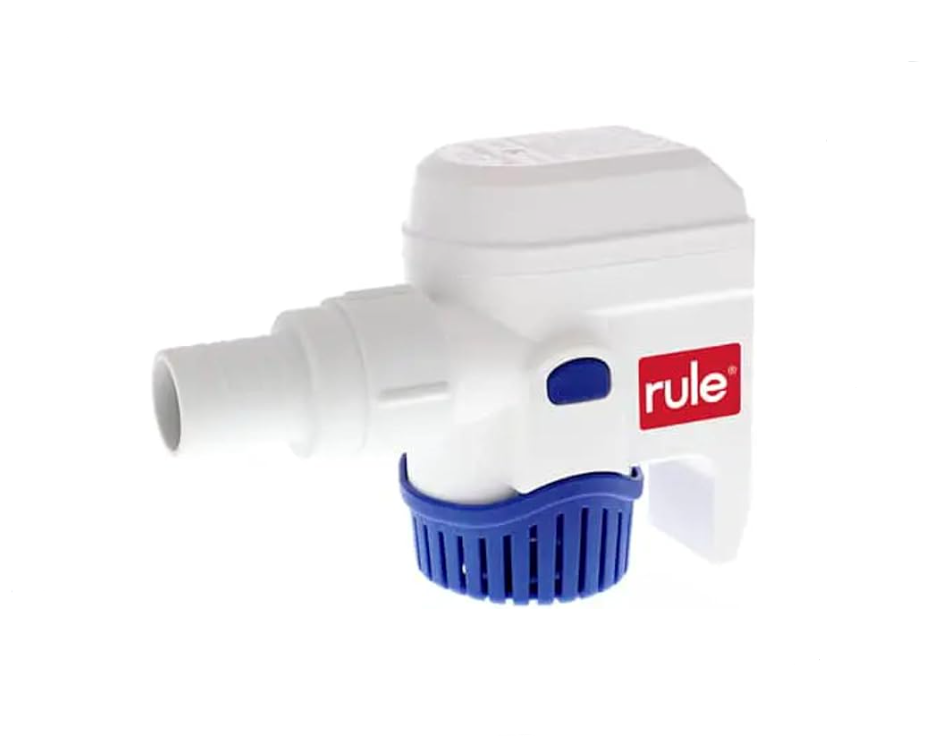

Например, для этой установки на предполагаемой 19-футовой лодке мы решили модернизировать её, установив автоматический трюмный насос Rule-Mate 1100 (1122 галлона в час). Этот 12-вольтовый насос постоянного тока включается, когда уровень трюмной воды достигает 2 дюйма (5,08 см.), и отключается при уровне 3/8 дюйма (0,95 см.). Он оснащен обратным клапаном для предотвращения оттока воды. Мы подобрали к нему трехпозиционный переключатель трюмного насоса Rule Model 43 с подсветкой на панели управления.

Какие инструменты и принадлежности понадобятся для монтажа:
Автоматический трюмный насос Rule-Mate 1100

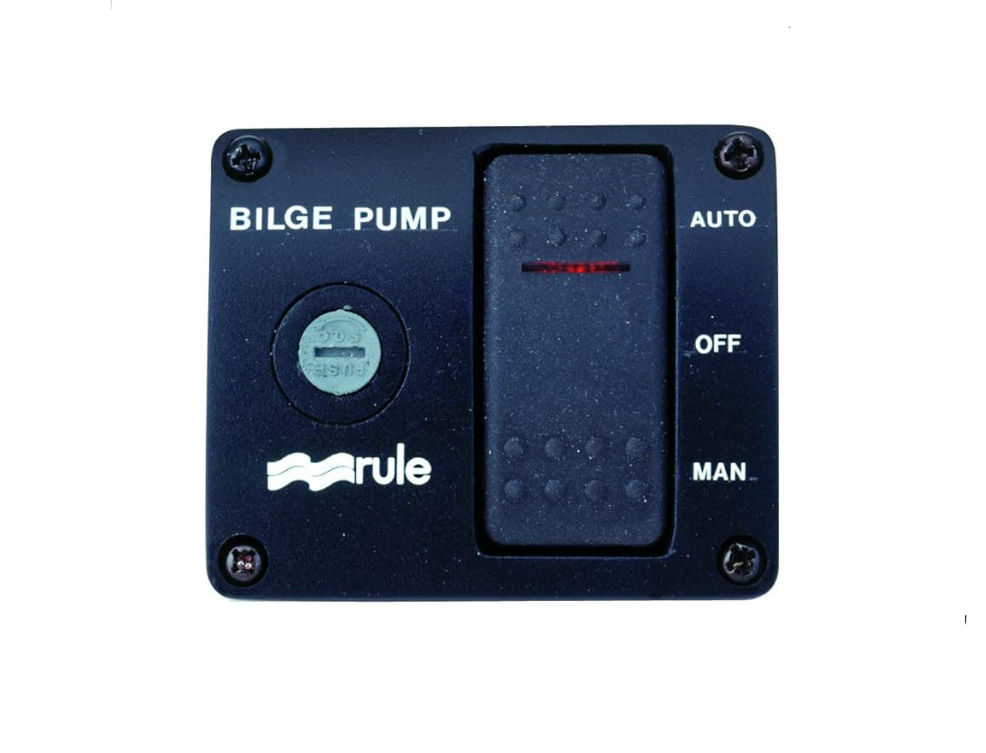

Трехпозиционный переключатель трюмного насоса Rule с подсветкой, модель 43 (на фото выше)
Гибкий шланг с внутренним диаметром 1 дюйм (при замене отливного шланга)
Два хомута из нержавеющей стали
Электродрель и набор сверл
Лобзиковая пила или ножовка по дереву
Крестовая отвертка
Шлицевая отвертка или шестигранный ключ (для хомутов)
Различные обжимные соединители с термоусадочными муфтами
Инструмент для зачистки проводов и обжимной инструмент
Тепловой пистолет
Стяжки для поддержки проводов
Морской силиконовый герметик
Тряпки (для удаления излишков герметика)

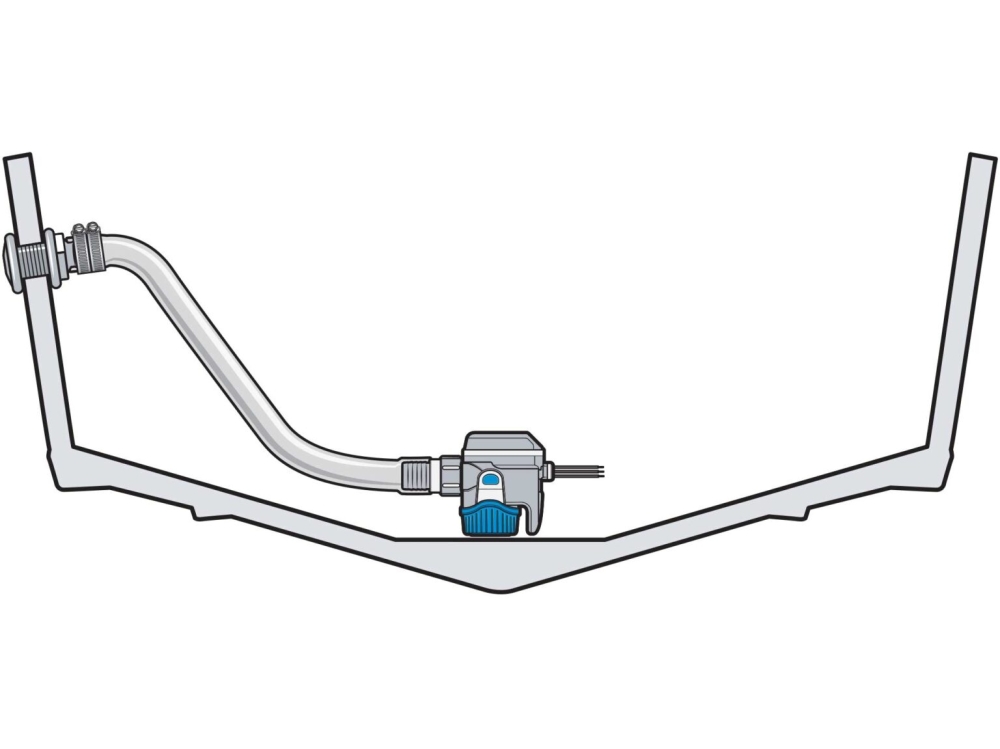

Выберите место установки

Чаще всего проще использовать то же место, где был установлен предыдущий трюмный насос, обычно это корма лодки и максимально глубокая трюмная часть. Не менее важен доступ для установки и очистки решетки насоса (и снятия обратного клапана во время консервации на зиму). Для этой цели над насосом часто имеется люк. На многих лодках к внутренней части корпуса приклеены специальные пластины. Это немного приподнимает насос, чтобы он не работал непрерывно из-за остатков трюмной воды, и позволяет закрепить насос без сверления отверстий в корпусе.

Совет:

При выборе трюмного насоса учитывайте «подъем» — вертикальное расстояние, на которое насос способен поднять воду, чтобы достичь отливной горловины. Высота подъема снижает номинальную производительность. Например, у насоса Rule-Mate 1100 подъем на 1 метр снижает производительность до 792 галлонов в час; подъем на 2 метра снижает производительность до 456 галлонов в час (!)

Установка насоса

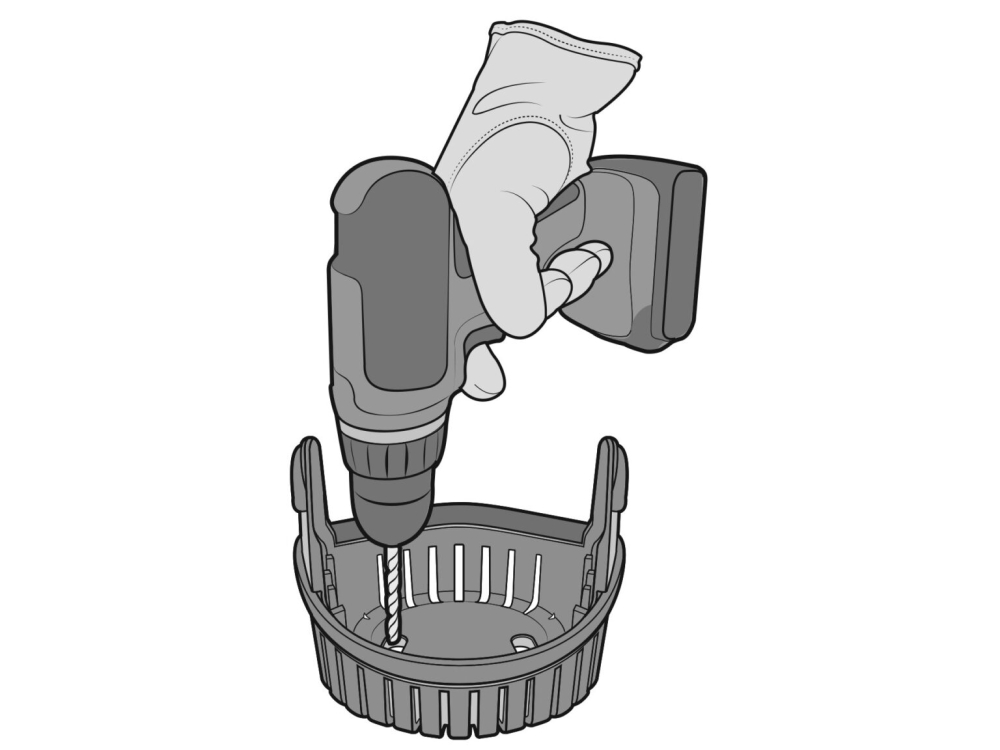

Снимите решетку основания с насоса, нажав на два фиксатора. Затем используйте основание в качестве шаблона, чтобы отметить два отверстия, убедившись, что насос будет ориентирован таким образом, чтобы напорный шланг можно было легко подсоединить к выходному отверстию.

Просверлите два отверстия сверлом диаметром 1/8 дюйма в монтажной площадке, стараясь не просверлить слишком глубоко. Эта операция требует особого внимания, так как даже очень опытные механики часто сверлят корпус катера насквозь!

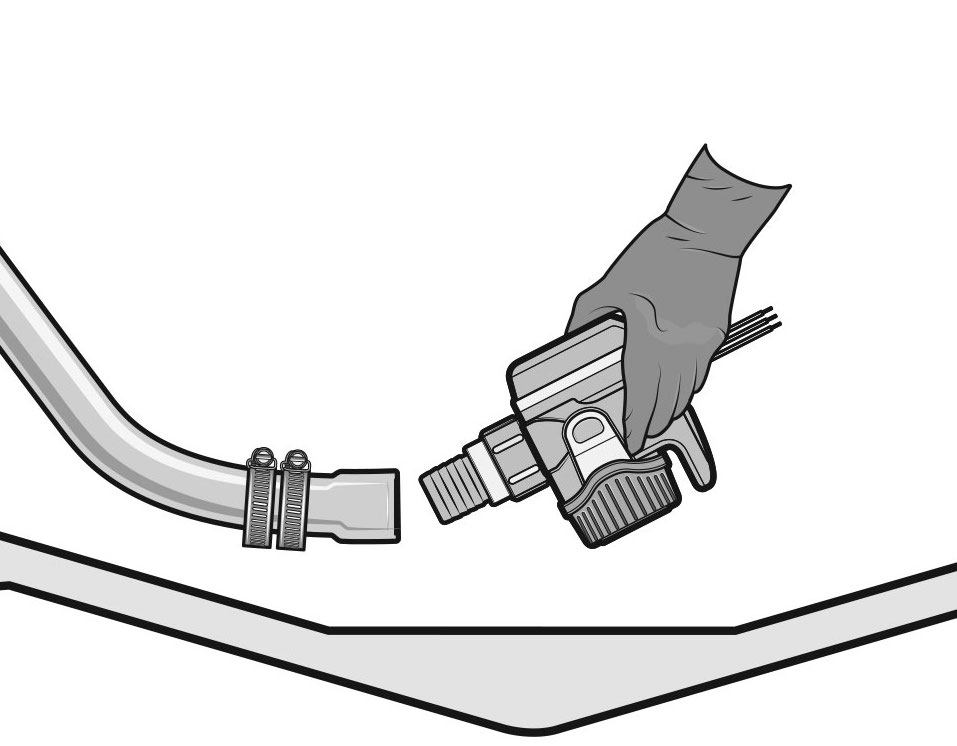

Смажьте каждое отверстие морским герметиком и вкрутите саморезы из нержавеющей стали № 8 соответствующей длины, чтобы закрепить насос, но не пробить корпус (!). Присоедините отливной шланг двумя хомутами из нержавеющей стали к патрубку насоса и защелкните насос на место.

Совет:

Если вам нужно заменить отливной шланг, имейте в виду, что гладкий морской шланг оказывает меньшее сопротивление потоку воды, чем гофрированный шланг, тем самым повышая эффективность откачки трюмной воды.

По возможности выбирайте гибкий гладкий морской шланг.

Установка переключателя
С помощью лобзика аккуратно вырежьте в доступном месте на приборной панели вырез размером 2 5/16 дюйма в ширину и 1 11 1/16 дюйма в высоту.

Вставьте панель переключателя размером 2 7/8 дюйма в ширину и 2 3/8 дюйма в высоту в вырез и отметьте четыре монтажных отверстия, убедившись, что панель выровнена так, как вам нужно. Снимите панель и просверлите четыре отверстия сверлом диаметром 1/8 дюйма, затем слегка снимите фаску с помощью большего сверла, чтобы предотвратить сколы при закручивании крепежных элементов. Поместите панель в вырез, смажьте каждое отверстие морским герметиком, а затем аккуратно вкрутите прилагаемые саморезы с плоской головкой № 8. Не затягивайте слишком сильно.

Совет:

Для переключателя Rule требуется установка стеклянного предохранителя через поворотный фиксатор на лицевой стороне панели. Для определения номинала тока предохранителя в зависимости от длины и сечения провода между выключателем и насосом обратитесь к таблице в инструкции по эксплуатации.

Прокладка проводов

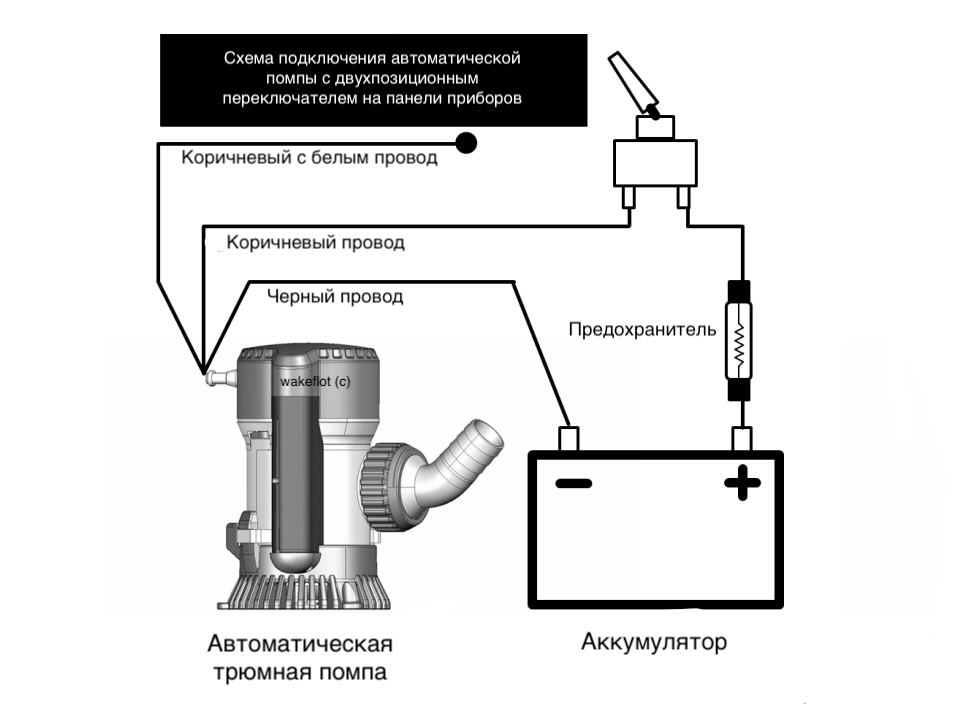

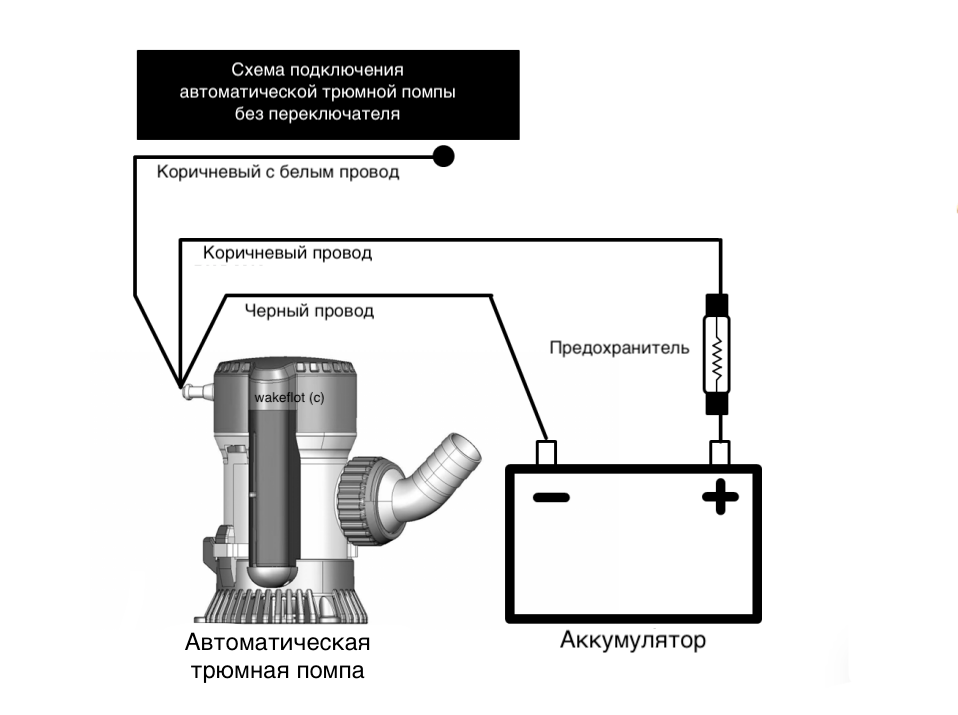

Насос Rule-Mate имеет три провода, и вам потребуется удлинить как минимум два из них. Используйте обжимные соединители с термоусадочными трубками для создания коррозионностойких соединений. Выберите сечение провода для прокладки в соответствии с таблицей, приведенной в инструкции по эксплуатации. Проложите коричневый и коричнево-белый провода к выключателю на панели приборов. Черный провод проложите к цепи заземления. Вам также потребуется проложить отдельный положительный провод (фазу) непосредственно от положительной клеммы аккумулятора к выключателю на панели приборов. Убедитесь, что все провода надежно закреплены и не провисают в трюмную воду.

Подключение

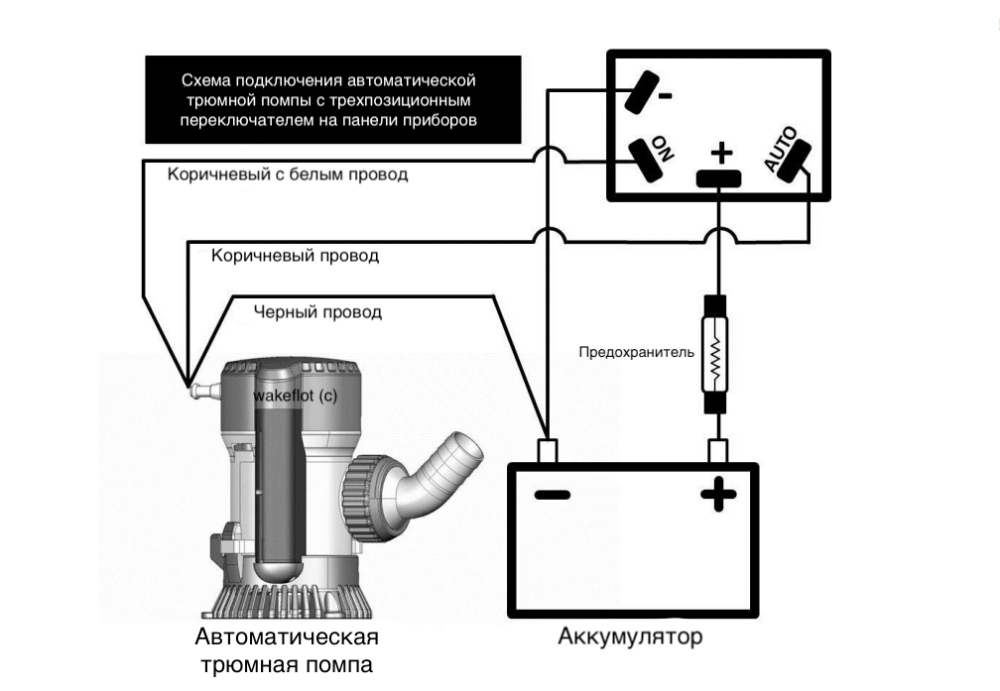

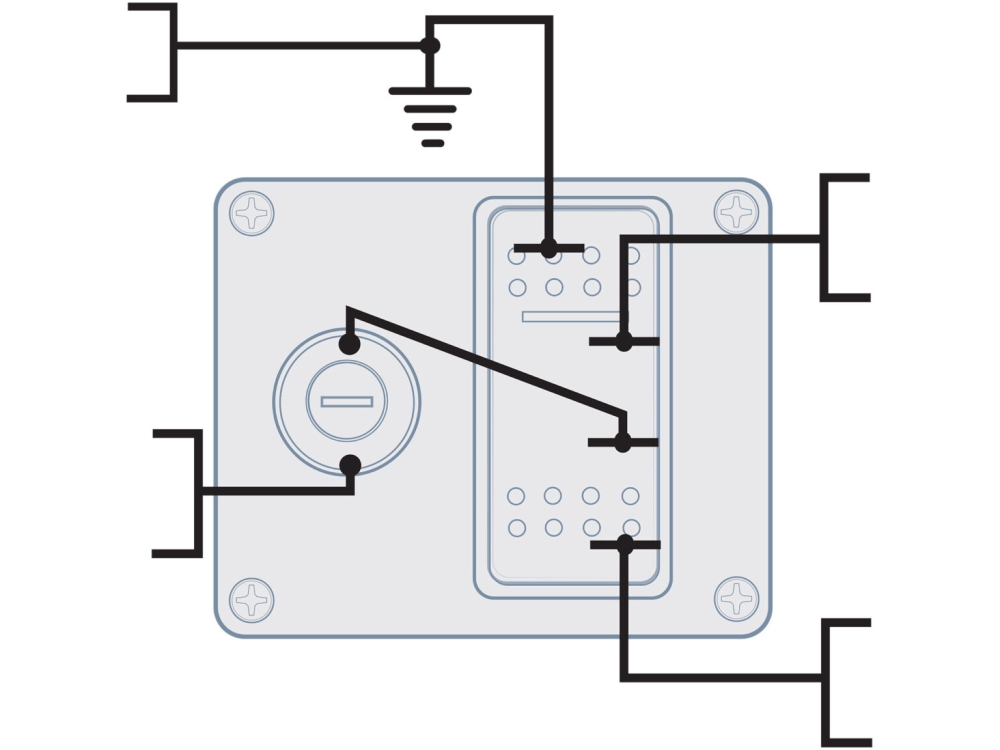

Присоедините прилагаемые гнездовые клеммы типа «лопатка» к коричневому, коричнево-белому и проводам фазы и подключите их к штекерным клеммам типа «лопатка» на задней панели переключателя следующим образом: коричневый провод к автоматическому режиму, коричнево-белый провод к ручному режиму управления, а провод фазы к клемме свободного разъема на задней панели предохранителя. Подключите клемму для заземления на переключателе к цепи заземления черным проводом. Присоедините кольцевые клеммы к противоположному концу провода фазы и черного провода и подключите их к положительной клемме батареи и цепи заземления соответственно.

Проверка системы

Для проверки системы автоматического откачивания трюмной воды Rule-Mate нажмите на кнопку переключателя - нижнее положение (принудительное включение) и прислушайтесь к жужжанию насоса, указывающему на работу функции ручного управления. Затем нажмите переключатель - верхнее положение (автоматический режим). Индикаторная лампочка подтвердит, что питание подается на насос. Затем коснитесь кнопки проверки насоса на самом насосе с противоположной стороны выходного отверстия, подержите палец там 5 секунд и послушайте, как насос начнет работать, что указывает на то, что автоматическая функция также работает.
