Замена гребного винта - краткое руководство

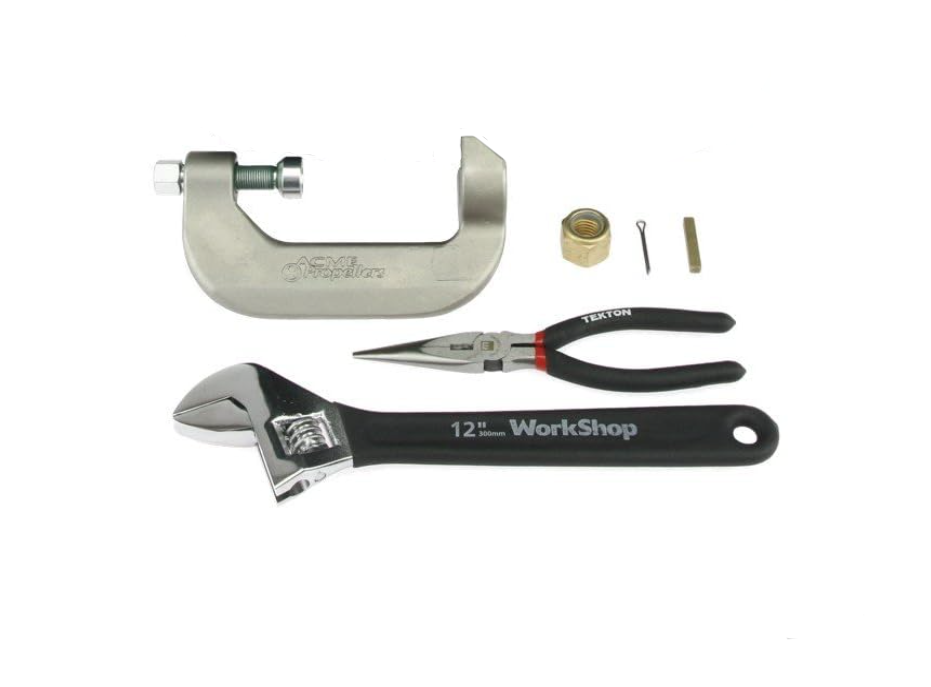

Вам понадобятся следующие инструменты:

- Разводной ключ

- Плоскогубцы

- Перчатки (рекомендуется)

- Съемник гребного винта

Инструкция по установке гребного винта:

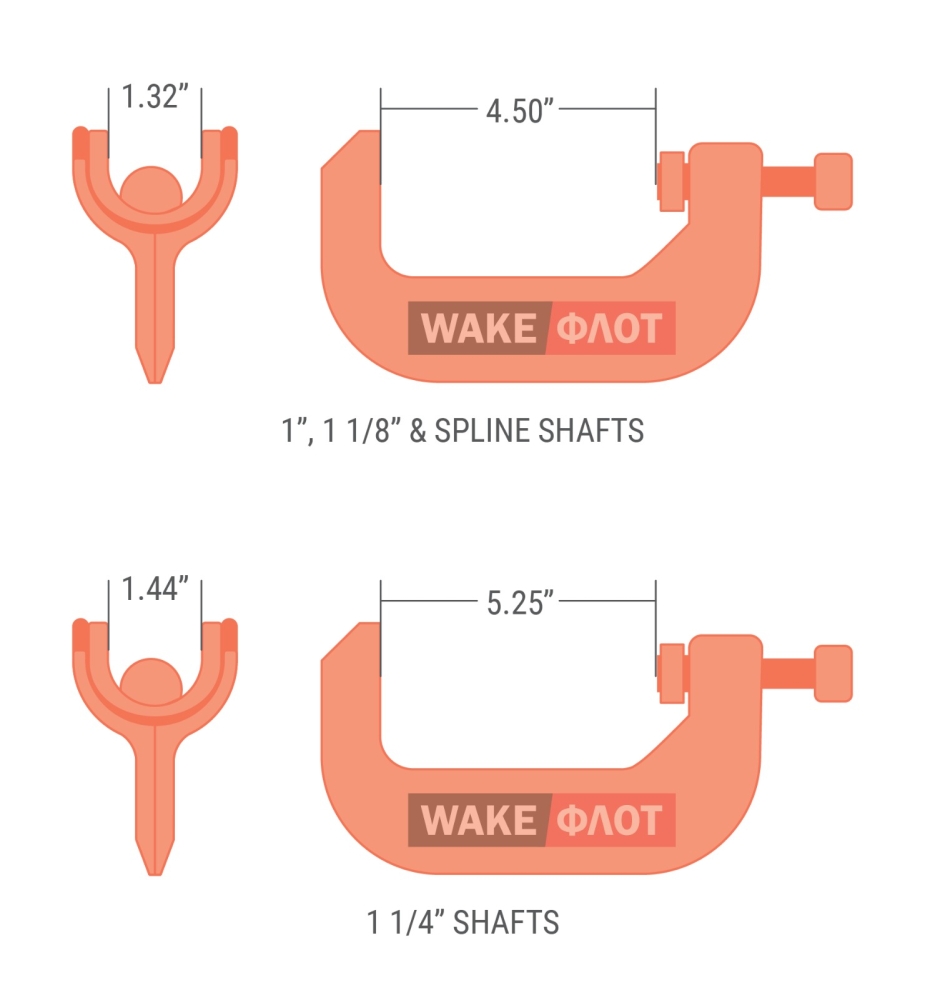

Шаги по снятию установленного гребного винта с помощью традиционного съемника (228S - для валов 1 1/9 и SPLINE или 330S - для валов 1 1/4)

1. Снимите шплинт.

2. Ослабьте гайку гребного винта на конце вала, пока между гайкой и ступицей гребного винта не останется зазора примерно в 1/2 дюйма (12,7 мм).

3. Возьмите съемник гребного винта ACME и выкрутите болт съемника, чтобы было место для установки.

4. Вставьте U-образную переднюю часть съемника вокруг вала за ступицу. Используя гаечный ключ затяните (по часовой стрелке) болт съемника, чтобы создать давление на конец вала.

!!! Совет: НЕ перетягивайте, так как это может повредить съемник и/или гребной винт. И НЕ используйте ударный гайковерт.

5. Ударьте молотком по U-образной передней части съемника гребного винта (стороне, противоположной болту) 2-3 раза, чтобы освободить гребной винт от вала. Повторите при необходимости.

6. После освобождения снимите контргайку, удерживая гребной винт на месте.

7. Перед тем как снять гребной винт с вала, поместите шпонку вверх и выньте ее.

Примечание: Это не применимо для шлицевых гребных винтов (SPLINE).

Шаги по установке нового гребного винта ACME

1. Отметьте, где новый гребной винт полностью установлен на конусе вала, установив гребной винт на вал без шпонки. После проверки снимите гребной винт с вала.

2. Вставьте шпонку в вал гребного винта.

Совет: Неправильная установка может привести к заклиниванию шпонки, препятствуя полному вращению гребного винта. Этот шаг не применим для шлицевых гребных винтов.

3. Установите гребной винт на конус вала (он должен плотно прилегать).

4. После установки ступицы винта в правильное положение плотно затяните гайку на ступице винта.

Совет: Затяните гайку. НЕ превышайте момент затяжки 66,45 Н/м

5. Установите шплинт. Используйте плоскогубцы, чтобы оттянуть концы шплинта и зафиксировать его на месте.

6. Вы успешно установили винт.

!!! Не забудьте! Через 5-10 часов эксплуатации после установки нового винта гайку винта следует повторно затянуть/затянуть с необходимым моментом из-за сил, действующих на винт.

ВНИМАНИЕ! Гребные винты имеют острые края. Настоятельно рекомендуется использовать толстые перчатки для защиты от травм при снятии или установке гребного винта. Пожалуйста, ознакомьтесь со всеми мерами предосторожности и рекомендациями, указанными в руководстве пользователя и/или руководстве по ремонту вашего судна, и соблюдайте их. Убедитесь, что ключ вынут из замка зажигания, а питание и двигатель судна выключены.
